EMIGMA 高端及专业系列产品

MT解释使得设计地球物理测量变得容易，包括设计坐标系、地理测量方向和具有实际测量长度的真电偶极接收器。因此，其能正确积分沿接收端方向的电场，同时也有助于真实还原模拟电场中的感应效应。

航空、地面及海洋测量均适用

包含EMIGMA MT模块，QCTool软件及GBDecomp模块

不限测量规模!

数据导入

• 各仪器生产厂商数据导入 QCTool
• EDI 数据导入 QCTool
• ASCII  文本数据导入 QCTool
• 通过QCTool 数据文件导入 EMIGMA

数据处理及校正

• 1D 数字及空间滤波器, 2D 空间滤波器
• 包含动态数据表及折线图绘制的数据校正工具包可用来清除飞点、补齐数据点和绘制用于快速交叉分析的多测道数据折线图

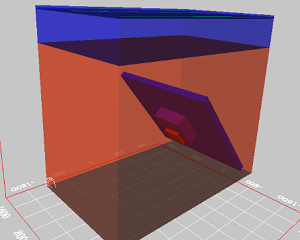

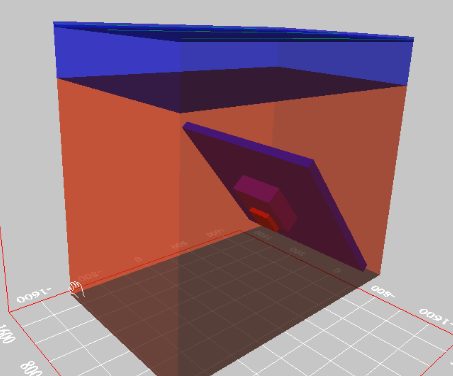

3D 建模

• 准确快速的 3D 模拟: 成套模型生成及批处理模式
• 可模拟电偶极及磁偶极接收机数据
• 可模拟实际测量长度的电偶极接收机数据
• 不限制数目的长方体、薄板及多面体目标
• 多种类型的多异常体相互作用
• 针对地形影响的建模
• 有处理层结构和异常体之间的全部差异的能力
• 可交互的 3D 地球物理模型建模工具包
• 可自CAD格式导入模型，亦可将模型导出至 CAD

1D MT反演

• 含2D或3D电阻率体显示的电阻率深度反演
• 欠参数马奎特及过参数OCCAM反演技术
• 可约束反演

3D MT反演

• 两种正演技术可供选择
• 可处理地形的影响

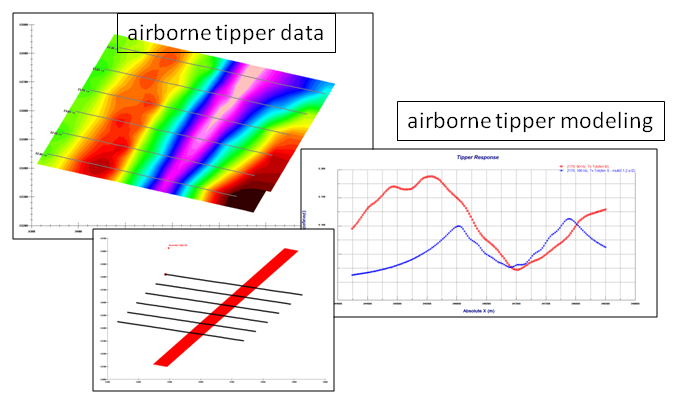

• 在标准模块中可加购倾子反演
• 反演后处理 - 网格单元擦除

数据显示与分析

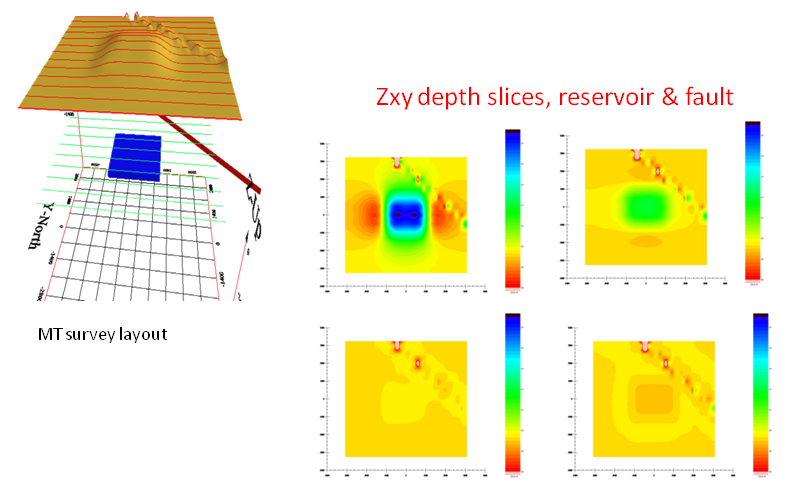

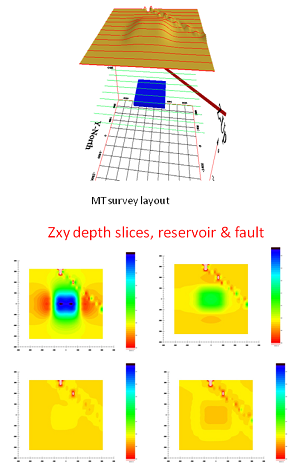

• 在显示 3D 结构的同时，以曲线、矢量、真 3D 数据曲面或 3D 等值曲面图显示 3D 数据
• PEX显示工具包 - 2D 电阻率/MT法 反演断面显示
• 伪断面及电阻率成像
• 网格化：自然邻点、杜朗尼三角剖分、最小曲率和薄板样条
• 等值图：2D 平面及 3D 曲面图
• 绘制折线图
• 残差绘图

更多数据显示能力详情，参见EMIGMA完整版

GBDECOMP

• Eikon Technologies 出品的包含Groom-Bailey阻抗张量分解功能的最新WINDOWS版本
• 包含在天然场许可内
• 使用您的模型结果生成合成阻抗张量，并使用一套分解算法进行噪声处理
• 包含分解参数绘图及拟合分析的相关工具
• 可通过QCTool软件导出阻抗张量分解参数
